上海嘉柔電纜設計生產的編碼器電纜拖鏈專用高柔性編碼器信號電纜是用于連接編碼器的專用線束，主要傳輸信號和電源。設計采用高柔性結構設計，特別滿足具備拖鏈或類似移動部件的移動式編碼器系統。電纜設計采用屏蔽設計以減少干擾，按需采用鋁箔麥拉/鍍錫銅絲編織網設計電纜屏蔽網層，為電纜編碼器信號傳輸反饋的穩定與準確提供必要保障。

嘉柔JROFLEX系列編碼器電纜(拖鏈專用高柔性編碼器信號電纜)結構設計：

電纜導體：超細無氧裸銅絲/鍍錫銅絲多股精絞集束；

芯線絕緣：優質高強度阻燃型彈性體材料/TPE/PE等按需選擇；

芯線結構：信號芯線采用兩兩雙絞成對結構設計，與電源芯線(若有)復絞成纜；

屏蔽設計：鋁箔麥拉/鍍錫銅絲網設計電纜屏蔽網層，編織密度85%(可按需設計)；可按需設計單層或雙層的分屏+總屏結構或總體屏蔽結構；

護套設計：特殊改性彈性體材料或進口聚氨酯PUR材料按需設計；

電纜顏色：綠色/黑色/灰色等按需設計；

電纜主要參數：

額定電壓：截面＜0.5mm2 300/300V；截面＜0.5mm2 300/500V；

測試電壓：2000V；

彎曲半徑：7.5xD(移動安裝)；

溫度范圍：-30~+90℃溫度范圍可定制(動態應用)；

符合認證：CE RoHS；

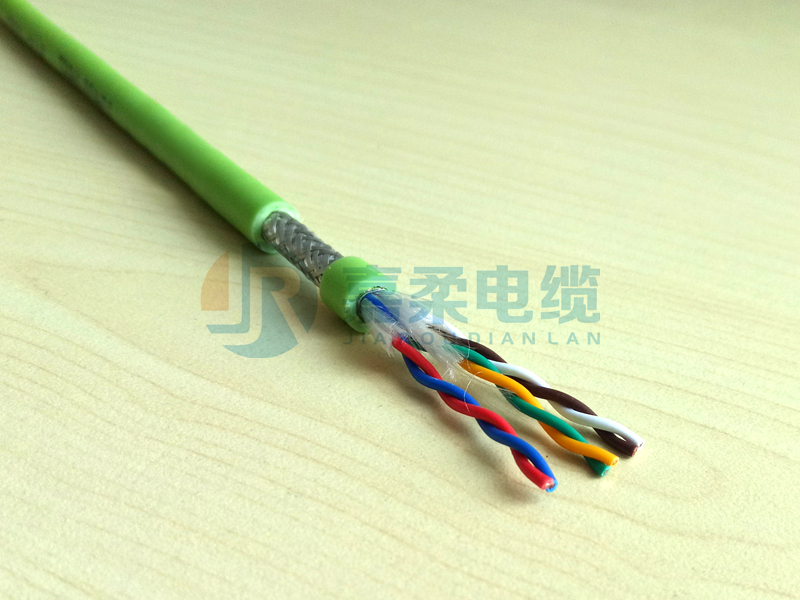

電纜結構設計：

● 電纜具備優異的高柔軟、耐拖鏈循環往復彎曲移動特性，設計電纜特別適用于具備拖鏈部件的移動式編碼器系統，用于頻繁反復移動彎曲下的編碼器信號傳輸反饋連接；

● 雙絞成對的芯線絞合結構設計，保障電纜具備優異的信號傳輸反饋性能；

● 屏蔽結構設計，保障電纜具備優異的抗電磁干擾性能，為編碼器信號傳輸反饋的穩定與準確提供必要保障；

● 貼合工況的護層材質選擇，保障電纜滿足不同復雜程度工況條件下的編碼器系統，設計電纜保障不同工況條件下對電纜耐磨、耐油污、防水、耐酸堿腐蝕、耐UV、耐日光老化、放開裂、抗機械疲勞、耐熱阻燃等優異特性，提升電纜的耐用性。

上海嘉柔電纜設計生產的JROFLEX系列高柔性編碼器電纜注重電纜的選材及結構設計，滿足不同復雜程度工況條件下的編碼器系統的廣泛安裝應用，可按需設計帶動力電源芯線結構，通常設計為兩芯電源線，滿足編碼器系統下的動力電源與編碼器信號傳輸的同時應用，多規格及結構可按需設計，歡迎咨詢選購。
